“局部厚铜”-电气新时代的动力基石
新闻资讯
发布时间：2025-08-28 10:14:22
143
如果把PCB看作承载电流“车流”的交通网络，当需应对100A级“洪峰流量”（车载充电机、汽车电机等场景）时，局部厚铜工艺并非另架“高架桥”（载流铜块/铜条），而是对关键“主干道”进行1:1一体化精准加厚，是更贴合复杂需求的解决方案。
它能精准适配转弯、异形走向的“道路”（特殊形状线路），无需为额外部件调整结构，仅靠局部加厚就满足局部网络或局部铺铜大电流需求；既不占用“地面空间”（PCB板层），保留设计灵活性，又像高强度且抗环境干扰的路基——通过一体化均匀镀铜避免脱落、分层、偏移风险，还自带同步热响应的“散热系统”，减少热阻与延迟，最终以低“通行费”（电阻）实现稳定传输，更无需为部件制作、铜条耗材备货额外耗费成本。
今天主题：局部厚铜工艺，更精准匹配下游产品对高载流、高散热、轻量化、高可靠的核心诉求，猎板为您提供PCB厚铜、局部厚铜最佳解决方案！
优势1：基板结合更稳定
贴铜块工艺需在PCB焊盘预留区域，通过SMT贴片焊锡将铜块焊接固定，焊接介质的存在如同“衔接缝隙”——在车载、工业设备等复杂环境中（高温、高湿、高盐分、高震动场景），在老化或者产品使用过程中可能出现铜块脱落、焊接分层、导电散热不佳等问题，给产品量产与市场应用埋下隐患。

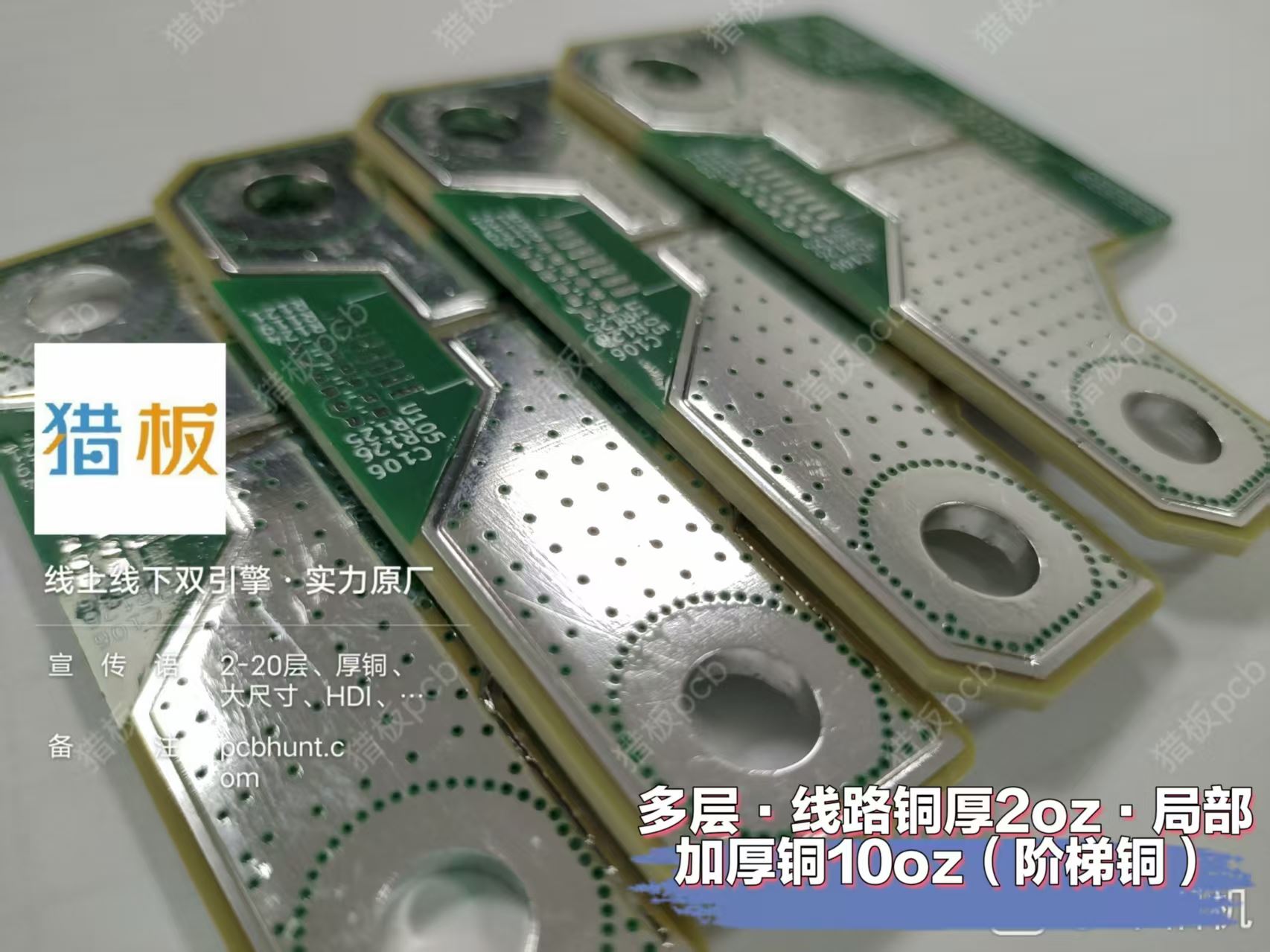

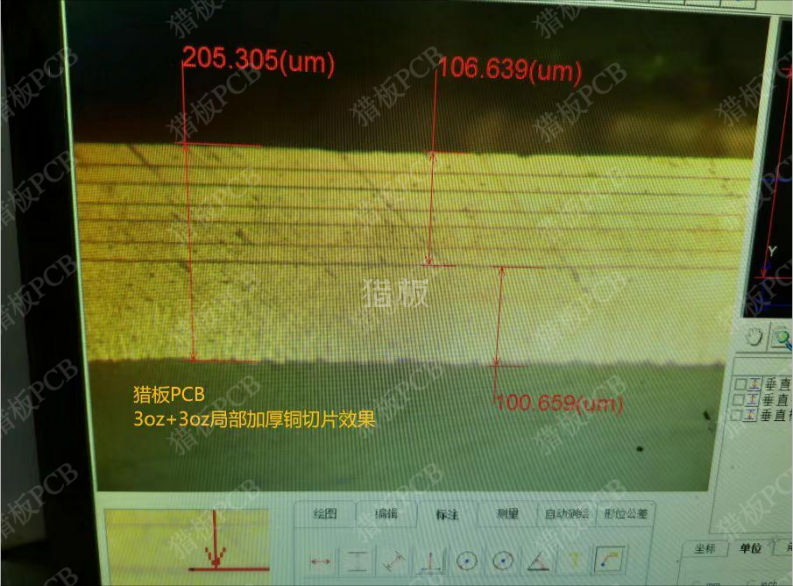

局部厚铜工艺则实现PCB对应区域1:1等效加厚，铜层与基材完全贴合、一体化成型，无任何额外衔接介质，属于100%稳定附着在铜层表面，如同“铜与基板天生一体”，即便在极端环境下也能保持结构稳定，从根源保障产品高可靠性，充分的满足电气性能。
优势2：成本更优惠
贴铜块需经CNC切割、抛光等工序加工，纯金属件的材料利用率仅60%，大量铜边角料造成浪费；更关键的是，随着产品迭代升级，旧款铜块难以适配新设计，备货积压与重新开模的成本显著增加。
局部厚铜采用化学沉积+掩膜+电镀工艺，直接实现基材与厚铜一体化，无铜材浪费；硬件工程师在迭代产品时（通常会进行2-3轮迭代），可自由调整局部铜层的形状、厚度，无需考虑铜块适配问题，彻底规避存货成本与设计受限的困扰，兼顾短期成本与长期迭代灵活性。
优势3：设计自由化
贴铜块工艺对PCB设计限制较多：硬件工程师需反复调整预留区域，既要考虑焊盘间距、相邻器件避让，还要精准匹配铜块的厚度与尺寸，如同“为铜块量身定制道路”，限制整体布局灵活性。
局部厚铜基于原始设计文件，可针对特定线路精准设计局部铜面的区域形状与厚度——既能通过“最小化铜厚/尺寸”实现生产预期，也能结合PCB层数、整体尺寸与综合成本灵活优化，如同“按需拓宽关键车道”，完美适配不同场景的高载流设计需求。
优势4：优良散热性
贴铜块工艺的热量传导路径为“热源→基材→焊锡→铜块”，多一层介质就多一层热阻，热响应延迟高，难以快速导出大电流产生的热量，易导致局部过热。
局部厚铜通过一体化成型，热量从热源直接传导至整个铜层，热传导路径缩短50%以上，界面热阻显著降低；同时铜箔与基材的热膨胀频率同步，不会因温度变化出现结构分离，且不影响后期器件焊接，散热与导电性能双重优异，精准匹配高载流场景的高效热管理需求。
优势5：更小的空间占用
贴铜块为凸起式结构，会增加PCB成品的厚度、高度与体积，如同“在路面加装凸起模块”，对下游产品（如车载模组、小型化工业设备）的装配空间提出更高要求，限制轻量化设计。

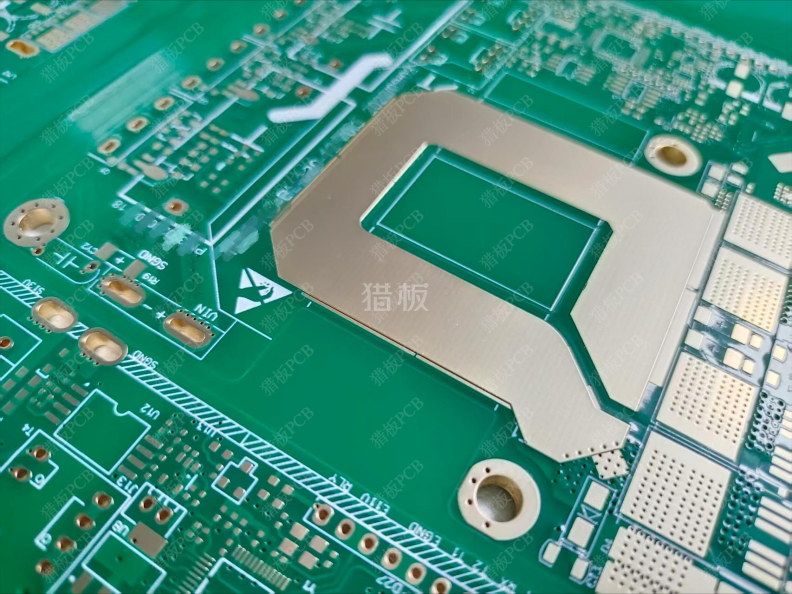

局部厚铜采用与原设计图纸等比平铺的加厚方式，铜层仅在局部区域实现厚度提升，整体不改变PCB的基础尺寸与高度，对产品装配空间的影响微乎其微，为下游产品的轻量化设计提供关键支撑。
案例：平面变压器——局部厚铜的场景化应用典范
在100kW车载充电机（OBC）中，平面变压器需同时满足“高频化+高功率密度”需求，局部厚铜工艺成为核心解决方案：
将线圈设计部分采用6oz局部厚铜，可稳定承载50kHz频率下的100A大电流，比传统漆包线绕组体积缩小60%，完美契合轻量化诉求；同时厚铜线圈直接嵌入PCB本体设计，热阻降至1.2℃/W，无需额外加装辅助器件，既保障高散热效率，又简化装配流程。
此外，汽车电机领域的绕线定子长期受困于手工缠绕的高成本、大体积、重重量问题，行业正加速转向PCB线圈板设计——局部厚铜工艺通过精准的铜层设计，为新型电机提供高载流、轻量化的动力传输基础，成为推动电机技术升级的关键工艺。
猎板再次敲下主题：“局部厚铜不是选项，而是高压、高功率时代的生存法则。”
